彈性連桿式振動輸送機

振動輸送機是一種使槽內物料沿一定方向滑行或拋移的連續輸送機械。機適用于輸送各種中等塊度以正反散粒狀物料及水平輸送（≤500℃）高溫高磨耗物料，如烘干熱礦渣、水泥熟料等。最適用于水泥立窯窯下，做料封出料機。

連桿長距離振動輸送機特點

（1）輸送距離長，輸送量大，能耗低，噪音小，輸送高溫物料時不用熱態調整。

（2）結構簡單、安裝方便，磨損小，維修工作量小。

（3）性能穩定、工作可靠，起動、停車快且平穩。

（4）可多點進出料，隔振性能彈性連桿式振動輸送機好，庫頂庫底均可采用。

（5）全封閉結構，做水平料封出料機時，鎖風效果良好。

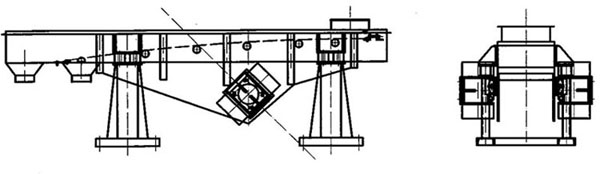

振動輸送機結構圖紙

振動輸送機可以分為電磁式、慣性式和分彈性連桿式這三種。

電磁式：是由鐵芯、線圈、銜鐵和料槽等組成的，一般是高頻率和小振幅。

慣性式：是由偏心塊、彈性連桿式振動輸送機主軸、料槽等這些組成的，一般是中等的頻率和振幅。

分彈性連桿式：是由偏心軸、連桿、彈簧和料槽等這些組成的，一般是低頻率、大振幅，或者是中等的頻率和振幅。

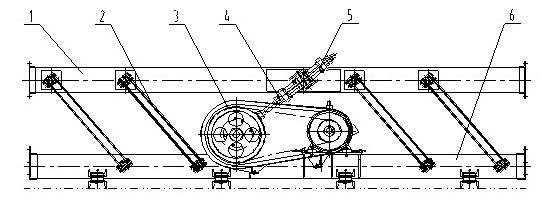

連桿長距離振動輸送機結構圖紙

它由傳動裝置、槽體、導向桿、主振彈簧和底架等幾部分組成。裝于固定底架上的電動機通過V帶與偏心軸聯接，連桿一端裝于軸的偏心上，另一端通過彈簧與槽體相聯。槽體由傾斜放置的導向桿支承，以限制槽體的運動方向。槽體下方裝有主振彈簧，其作用是使振動系統在接近共振狀態下工作。

振動輸送機屬于單質體構造，雖然其結構簡單、制造容易，但由于工作時槽體產生的慣性力不能獲得平衡，會引起地基或建筑物的振動。所以，它一般應用于質量較小或頻率較低的輸送機中。

使用廠家須知彈性連桿式振動輸送機

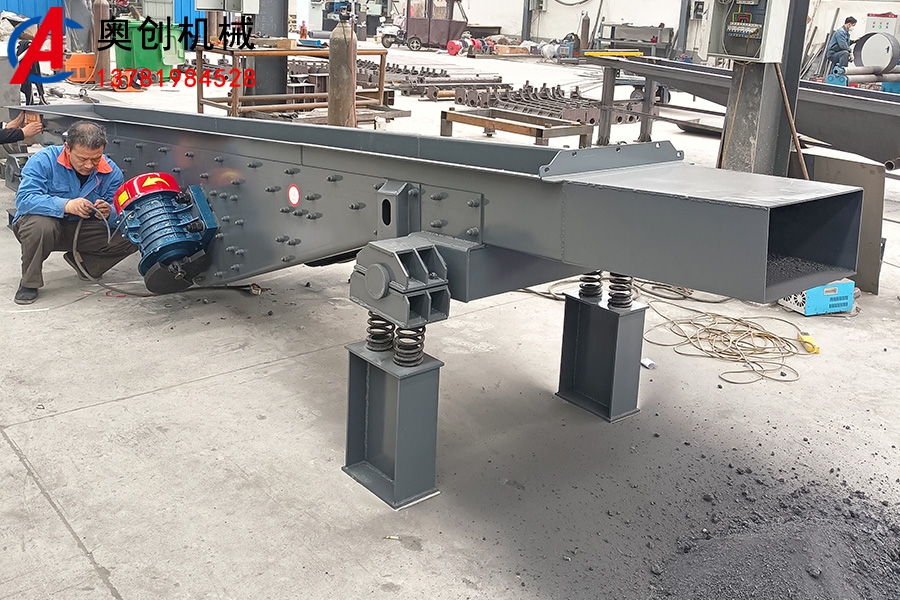

振動輸送機在安裝調試期間所要注意的內容：

1.振動電機和輸送槽的連接要牢固。

2.振動輸送機可水平安彈性連桿式振動輸送機裝，也可按要求在0～－12°范圍內（“－”號表示出料端下降）安裝。

3.開機前應檢查兩臺振動電機的可調偏心塊與固定偏心塊夾角是否一致，如不一致，調到一致，并將其緊固螺栓擰緊。

4.試起動觀察兩臺振動電機是否轉向相反，若不是轉向相反，則調換任意一臺振動電機的任意兩相接線。

5.開機后觀察機體不得有橫向擺動，電機電流要符合要求，整機無異常聲響

振動輸送機常見故障

振動輸送機連續運行半年左右連桿就會在沒有明顯預兆的情況下突然發生斷裂，造成設備事故，影響正常生產。設備事故的現象是連桿斷裂前沒有任何明顯預兆，包括聲音、塑性等異常現象。連桿破壞的斷口明顯地分成光滑區和粗糙彈性連桿式振動輸送機區，這與金屬疲勞破壞的現象十分吻合。連桿不能滿足疲勞強度的要求，是連桿發生疲勞破壞而斷裂的主要原因。

連桿在給定的交變彈性連桿式振動輸送機應力作用下，必須經過一定次數的循環，才可能發生疲勞破壞。交變應力的最大應力越大，破壞前經歷的循環次數就越少；反之，降低交變應力中的最大應力，破壞前經歷的次數就會增加。當最大應減小到某一臨界值時，連桿可經歷無窮多次應力循環，即連桿在無限長的使用期內，不會發生疲勞破壞。連桿截面的改進措施是增大桿的截面。
