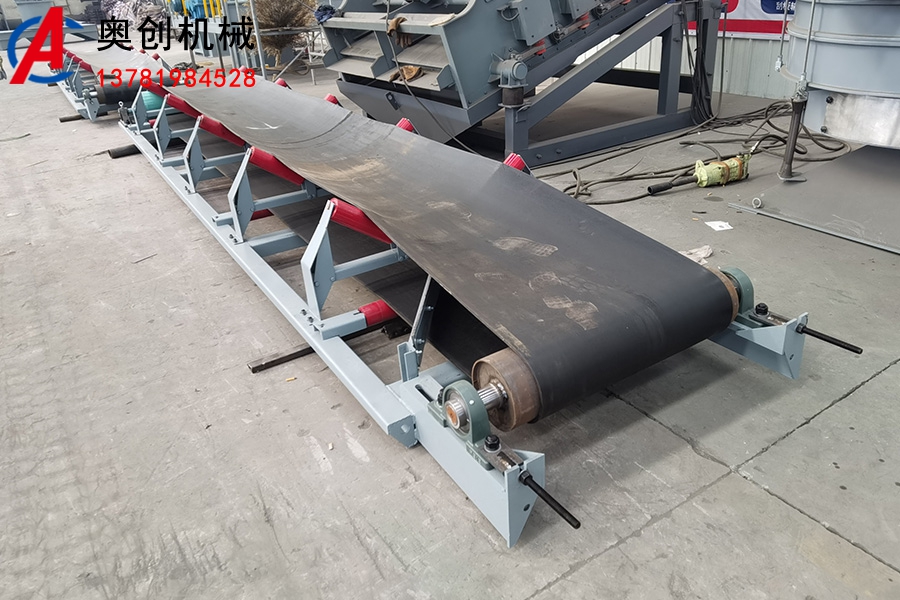

帶式輸送機
TD75型通用固定式帶式輸送機規格及參數 | ||||||||||||||||
膠帶寬度 | 功率 | 承載托輥形式 | 槽形托輥 | 平行托輥 | ||||||||||||
范圍（KW） | ||||||||||||||||
|
| 帶速 | 0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | 3.15 | 4 | 0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 |
500 | 1.5～30 | 輸送量t/h | 78 | 97 | 122 | 156 | 191 | 232 | - | - | 41 | 52 | 66 | 84 | 103 | 125 |
650 | 1.5～40 |
| 131 | 164 | 206 | 264 | 323 | 391 | - | - | 67 | 88 | 110 | 142 | 174 | 211 |
800 | 2.2～75 |
| - | 278 | 348 | 445 | 546 | 661 | 824 | - | 118 | 147 | 184 | 230 | 289 | 350 |
1000 | 3～100 |
| - | 435 | 544 | 696 | 853 | 1033 | 1233 | - | - | 230 | 288 | 368 | 451 | 546 |
1200 | 4～185 |
| - | 655 | 819 | 1048 | 1284 | 1556 | 1858 | 2202 | - | 345 | 432 | 553 | 677 | 821 |
1400 | 4～185 |
| - | 891 | 1115 | 1427 | 2118 | 2118 | 2528 | 2996 | - | 469 | 588 | 753 | 922 | 1117 |
注：表中的輸送量是在物料規積比重=1.0t/m3，輸送機夾角0-7°物料堆積角為30°條件下。 | ||||||||||||||||
V(m/s) | 0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | 3.15 | 4 | 4.5 | 5 | 5.5 | 6 |
500 | 69 | 87 | 108 | 139 | 174 | 217 | 781 |
|
|
|
|
|
650 | 127 | 159 | 138 | 254 | 318 | 397 | 1278 |
|
|
|
|
|
800 | 198 | 248 | 310 | 397 | 496 | 620 | 1872 |
|
|
|
|
|
1000 | 324 | 405 | 507 | 649 | 811 | 1014 | 2602 | 1622 |
|
|
|
|
1200 |
| 593 | 742 | 951 | 1188 | 1486 | 3444 | 2377 | 2674 | 2971 |
|
|
1400 |
| 825 | 1032 | 1321 | 1652 | 2065 | 4403 | 3304 | 3718 | 4130 |
|
|
1600 |
|
|
|
| 2186 | 2733 | 3444 | 4373 | 4920 | 5466 | 6122 |
|
1800 |
|
|
|
| 2795 | 3494 | 4403 | 5591 | 6291 | 6989 | 7829 | 9083 |
2000 |
|
|
|
| 3470 | 4338 | 5466 | 6941 | 7808 | 8676 | 9717 | 11277 |
2200 |
|
|
|
|
|
| 6843 | 8690 | 9776 | 10863 | 12166 | 14120 |
2400 |
|
|
|
|
|
| 8289 | 10526 | 11842 | 13158 | 14737 | 17104 |
